您現在的位置:首頁>粗糙度輪廓檢測設備 > 粗糙度輪廓儀
TS/TS-X/TS-XL/TS-X MOVE輪廓粗糙度儀


TS:帶Z軸上輪廓掃描輪廓測量系統

 花崗石底座帶T型槽和電動Y/R升降工作臺

 恒定動態速度控制,無論傾角大小,都保持測量點距一致。

 模塊化設計的擴展功能??缮墸弘p向輪廓模式,粗糙度測量。

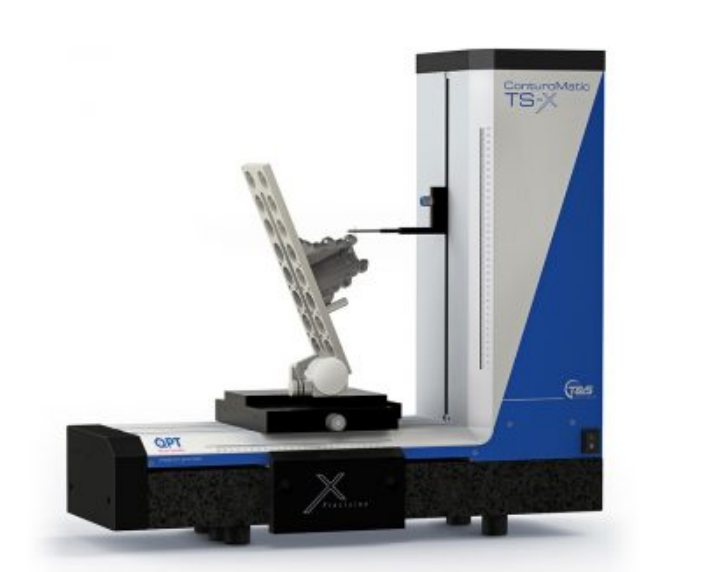

TS-X:輪廓粗糙度測量系統

 采用空氣軸承,X軸向靜態接觸和測量,全量程都可以測量輪廓和粗糙度



TS-XLTS-X的升級版,立柱高達550 mm,承重50kg



TS-X Move:大型和重型工件測量站,工件直徑1200mm,承重150 Kg

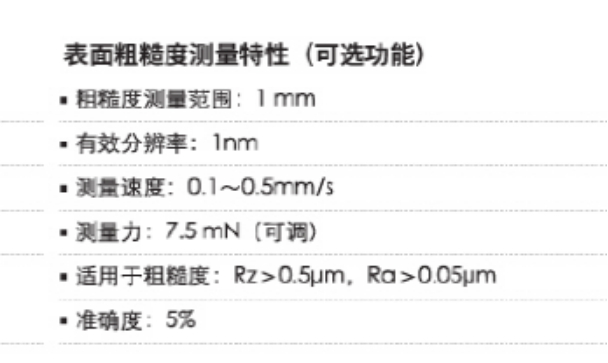

粗糙度選項:

評價表面粗糙度的軟件選項,可評價粗糙度參數見下表

通過參考測量來測量表面粗糙度

輪廓和粗糙度測量可以結合在MultiContour”功能中,并與雙向輪廓功能結合使用

此功能可集成到自動測量功能中


  • 技術數據
  • 應用
  • 附件
  • 貨運

機型

 CV-120

 CV-300

 TS/GS

 TS-X(HD)/GM-X

 TS-XL

 TS-X move

 功能參數

 X軸量程

 120 mm

 300 mm

 300 mm

 350 mm

 360 mm

 360 mm

 Z軸量程

 30 mm

 100 mm

 375 mm

 280 mm

 550 mm

 550 mm

 測量系統

 數字

 數字

 光柵

 光柵

 光柵

 光柵

 輪廓測量













 雙向輪廓測量

 -

 -









 X軸向左測量

 -

 -









 X軸掃描

 -

 -

 -







 測量速度

 0.03-1.75 mm/s

 0.1-0.3 mm/s


 速度自動優化

 -

 -









 數據處理

 數字

 導軌

 機械

 氣浮軸承

 分辨率

 0.01 μm

 0.01 μm

 0.001 μm

 0.001 μm

 0.001 μm

 0.001 μm

 工作臺承重

 30 Kg

 75 Kg

 35 Kg

 25 Kg(50 Kg HD)

 50/100 Kg

 150 Kg

 數據導出













 電動Y工作臺

 -

 -









 圓柱螺紋評價

 -

 -









 圓錐螺紋評價

 -

 -









 X軸誤差(μm)

 ±(1.2+2Lx/25)

 ±(1.0+Lx/25)

 ±(0.75+Lx/100)

 ±(0.5+Lx/100)

 ±(0.5+Lx/100)

 ±(0.5+Lx/100)

 Z軸誤差(μm)

 ±(1.2+2Lz/25)

 ±(1.2+Lz/25)

 ±(0.75+Lz/100)

 ±(0.5+Lz/100)

 ±(0.5+Lz/100)

 ±(0.5+Lz/100)

 輪廓軟件功能

 輪廓評價













 直徑評價

 -

 -









 數控自動測量













 數控自動評價













 粗糙度功能

 粗糙度

 -

 -









 Dominant Ripple

 -

 -









 Robust Gaussian

 -

 -









 量程(Z/X)

 -

 -

 1.0/300 mm

 350/280 mm

 550/360 mm

 350/370 mm

 Ra范圍

 -

 -

 ≥0.1 μm

 ≥0.05 μm

 ≥0.1 μm

 ≥0.05 μm

 Rz范圍

 -

 -

 ≥1.0 μm

 ≥0.5 μm

 ≥0.8 μm

 ≥0.5 μm

 準確性

 -

 -

 5% MW

 5% MW

 5% MW

 5% MW

 測速

 -

 -

 0.1 mm/s

 0.1-0.5 mm/s

 測力

 -

 -

 7.5 mN

 備注

 √標配,●選配,-沒有






 NW:標準值

 MW:測量值
